Medición sin fuentes radiactivas para papel, cemento y minerales pulverulentos
Instrumentación para papeleras (Ence, Smurfit-Westrock, Holmen Ibérica, Saica), cementeras (Cemex, Lafarge, Holcim, Cementos Portland Valderrivas, Tudela Veguín), áridos (CRH Iberia, Hanson), yeso (Knauf, Placo, Algiss) y minerales pulverulentos. EDIT by CEFEM sustituye al densímetro nuclear Berthold — caudal másico de sólidos y humedad NIR sin Cesio-137 ni Americio-241: sin licencia CSN, sin RPRA y sin dose ALARA.
Papel, cemento, yeso y minerales pulverulentos comparten un mismo escenario: alta temperatura, polvo combustible ATEX Zone 21/22, flujos másicos enormes y una IED 2010/75/UE traspuesta por RD 815/2013 que cada año aprieta los valores límite de emisión. La planta moderna mide caudal másico de carbón pulverizado, coque o cal al calcinador, humedad de banda en sección seca, oxígeno en horno cementero, NOx/SO₂/HCl/HF/NH₃ en chimenea post-FGD y vibración ISO 10816/20816 en molinos verticales y separadores dinámicos. Y lo hace bajo presupuesto, con polvos REACH (Reglamento 1907/2006), con paradas costosas y con el CSN supervisando cada Cs-137 o Am-241 instalado bajo RD 783/2001.

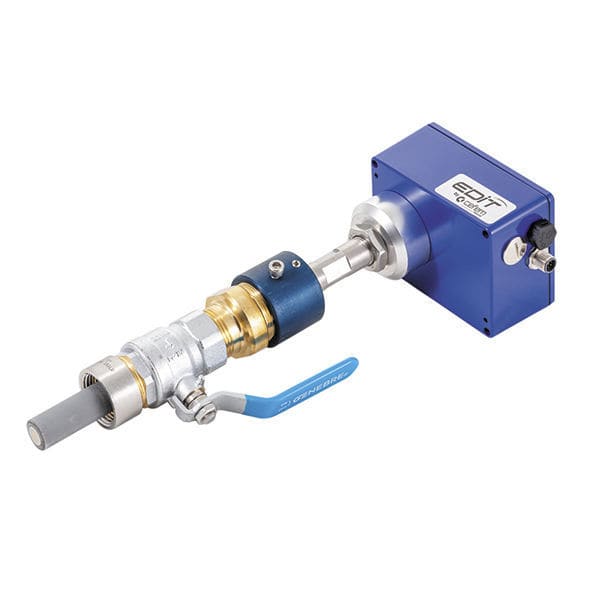

El producto que más diferencia a Equitrol en este sector es EDIT by CEFEM. Su Dynamic Flow por microondas Doppler mide caudal másico de sólidos en conducto neumático, el Flow no Flow detecta presencia y el Micro-Analyser por microondas mide Brix y dry matter. Los tres sustituyen al densímetro nuclear Berthold LB565 / 567 / 568 sin licencia CSN, sin supervisor radiológico y con un ahorro acumulado típico de 25–50 k€ por punto a diez años. La gama NIR Range PbS Peltier de EDIT mide humedad en línea sobre papel, cartón, bobina, café, harinas y áridos.
Completamos la línea con ADEV para combustión y CEMS (zirconia 7873 SIL2, OxyPink hasta 1.250 °C, UV-DOAS Multi-Flue y TDLAS AtLAS-700 para HCl/HF/NH₃), Kurz K-BAR multipoint y 454FTB-WGF para aire de combustión y chimenea húmeda post-FGD, Monitran ATEX Zone 21/22 para vibración de molinos y separadores, y Dwyer para presión diferencial de filtros de mangas, electrofiltros y silos pulverulentos.
No vendemos solo el sensor. Acompañamos la sustitución del densímetro nuclear ante operaciones y compliance, dimensionamos el sample conditioning del CEMS bajo BREF CLM (cemento, cal, magnesio) y BREF PP (pulpa y papel), planificamos el QAL2/QAL3 según EN 14181 con tu OCA y lo integramos todo en el PLC sin sorpresas en la auditoría.
En el silo de carbón pulverizado, harina cruda, cal viva, yeso o coque petrolifero, el densímetro nuclear Cs-137/Am-241 (Berthold LB565/567/568) lleva instalado decadas. Cada ano exige licencia CSN, supervisor radiológico, inspección, certificado de hermeticidad, plan dose ALARA y al final de vida una gestion como residuo radiactivo bajo RD 783/2001. EDIT Micro-Analyser microondas mide concentracion del solido y EDIT Dynamic Flow microondas Doppler mide caudal másico — sin contacto, sin obstruccion, sin fuente radiactiva, sin RPRA, con ahorro acumulado 25-50 k euros por punto a 10 años. Es nuestro diferenciador dorado en este sector.
Eliminacion de la fuente radiactiva, baja CSN gestionada, fin del expediente radiológico y ahorro 25-50 k euros/punto a 10 años
Caudal másico de carbón pulverizado y combustibles alternativos al horno cementero
Para Cementeras Holcim Carboneras, Cemex Bunol/Castillejo, Lafarge Sagunto, Cementos Portland Valderrivas Alcala/Olazagutia, Tudela Veguin — lineas con combustibles alternativos
El horno cementero quema carbón pulverizado, coque petrolifero, lodos secos, harinas carnicas, neumaticos triturados y otros combustibles alternativos. Para regular la llama necesitas el caudal másico real entrando al quemador. EDIT Dynamic Flow microondas Doppler mide caudal de solidos en conducto neumático sin contacto, sin fuente radiactiva, sin obstruccion. Cierra el lazo con ADEV zirconia 7873 SIL2 o OxyPink (1250 grados) en el horno y reduce consumo especifico de combustible.
Control de combustión en lazo cerrado, ahorro de combustible y NOx mas estables sin densímetro nuclear
Humedad final de papel, cartón y bobina con NIR Range en linea
Para Papeleras Ence, Smurfit-Westrock, Holmen Iberica, Saica El Burgo, Saica Pack — tisu, cartón ondulado, kraft, especialidades
En la sección seca de la maquina de papel y en linea de bobinado, la humedad final marca calidad y consumo del secador. El NIROne PbS Peltier de EDIT mide en linea sin contacto, con respuesta en tiempo real al sistema de control y compensacion de gramaje. Sustituye balanzas de muestreo offline y permite cerrar el lazo con el ultimo grupo secador. Mismo principio sirve para humedad en café tostado, harinas y áridos.
Humedad final estable en setpoint, ahorro energético del secador y menos rotura de hoja
CEMS llave en mano post-electrofiltro en cementera con co-incineración
Para Cementeras con co-incineración de residuos (Cemex, Lafarge, Holcim, Cementos Portland Valderrivas, Tudela Veguin), plantas con SCR/SNCR, gestoras ambientales con AAI compleja
La chimenea de horno cementero exige CEMS continuo según IED 2010/75/UE, RD 815/2013 y BREF CLM: NOx, SO2, polvo, COT, HCl, HF, NH3 (clave si hay SCR/SNCR o co-incineración de residuos), O2 y caudal másico. ADEV monta el sistema llave en mano sobre UV-DOAS Multi-Flue para NOx/SO2, AtLAS-700 TDLAS para HCl/HF/NH3, zirconia 7873 SIL2 para O2 y Kurz K-BAR multipoint para caudal másico — el multipoint que SI ve el perfil real de la chimenea de gran diámetro. Entrega QAL1 según EN 15267 + ayuda en la QAL2 con la OCA según EN 14181.
Cumplimiento IED y BREF CLM auditable, QAL2 a la primera y reporting EU ETS sin sobresaltos
Caudal másico de aire de combustión y chimenea húmeda post-FGD
Para Cementeras con FGD húmedo, papeleras Ence/Smurfit/Holmen/Saica con caldera de biomasa, plantas con scrubbers humedos
En cementeras con desulfuracion húmeda y papeleras con calderas de biomasa la chimenea final es saturada y con microparticulas. El Kurz 454FTB-WGF wet stack mantiene la precision en gas húmedo y se combina con el K-BAR multipoint en chimeneas de gran diámetro. Tambien para aire de combustión a quemador. Caudal másico fiable para reporting EU ETS y para verificacion de carga.
Caudal másico estable en gas saturado, reporting ETS auditable y QAL2 sin desvios
Vibracion ATEX Zone 21/22 de molinos verticales, de bolas y separadores
Para Cementeras, áridos (CRH Iberia, Hanson), yeso (Knauf, Placo, Algiss), papeleras con molinos verticales y separadores dinámicos
El molino vertical de crudo o cemento y los molinos de bolas son los activos críticos. Una vibración no detectada termina en parada de varios dias. Acelerometros Monitran MTN/1187 IEPE o 4-20 mA en cojinetes principales, separador dinámico y motor — version ATEX Zone 21/22 para polvo combustible. Monitorización ISO 10816/20816 al PLC y al CMMS. Detectas el rodamiento dos semanas antes del fallo.
Mantenimiento predictivo en activos críticos, cero paradas no planificadas del molino
Vibracion de ventiladores tiro-induced, exhaustores FGD y bombas
Para Cementeras, papeleras, plantas de áridos y yeso con flotas de motores >75 kW
Ventilador tiro-induced del horno, exhaustor del electrofiltro, bombas de la torre FGD y motores grandes de proceso. Acelerometros Monitran ATEX Zone 21/22 en zonas de polvo, salida 4-20 mA al PLC, instalación en cojinete sin parar la maquina. Conviven con sensores de proximidad para detección de defectos de eje.
Programa de vibración completo desde molinos hasta ventiladores con un solo proveedor
Diferencial en filtros de mangas, electrofiltros y nivel de silos pulverulentos
Para Cementeras, plantas de áridos CRH/Hanson, papeleras Ence/Smurfit/Holmen/Saica, fabricantes de placa de yeso Knauf/Placo/Algiss
Filtros de mangas y electrofiltros viven o mueren por su diferencial: Magnehelic 2000 para vigilancia visual, Magnesense para transmision PLC, PFG2 en linea para integración analoga, y Mercoid DAH XP en zona ATEX Zone 21/22. En silos de cemento, clinker, carbón, yeso, harina cruda y áridos los switches capacitivos CLS1/CLS2 detectan alto-bajo en pulverulentos. Conjunto en linea con BREF CLM/PP y REACH polvos.
Filtros con vida util maxima, detección fiable en pulverulentos y alarma antirebose/antivaciado integrada en PLC
Directiva de Emisiones Industriales y su transposicion española — definen los valores límite de emisión aplicables a cementeras, papeleras, plantas de cal y co-incineración de residuos en cementera. Cubre NOx, SO2, polvo, COT, HCl, HF, NH3, metales pesados y dioxinas. Obliga a CEMS continuo en gran parte de los focos.
EN 15267 — QAL1 (certificación de tipo CEMS)
Certificación de tipo de los analizadores CEMS. La gama ADEV (UV-DOAS Multi-Flue, AtLAS-700 TDLAS, zirconia 7873, OxyPink, paramagnetico, NDIR) y el CEMS llave en mano se entregan con QAL1 cuando aplica al foco.
EN 14181 — QAL2, QAL3 y AST
Aseguramiento de calidad de los CEMS en chimenea. QAL2 la ejecuta una OCA acreditada con paralelo de referencia; QAL3 es el control diario que la planta tiene que mantener. Equitrol acompana ambas etapas con Kurz, ADEV y la trazabilidad de calibración.
BREF CLM — cemento, cal y óxido de magnesio
Documento de Mejores Tecnicas Disponibles para la industria del cemento, cal y MgO. Marca los rangos BAT-AEL de NOx, SO2, polvo, COT, HCl, HF y NH3 a los que se ajusta la AAI de las cementeras espanolas. ADEV/Kurz se dimensionan contra estos rangos.
BREF PP — pulpa, papel y cartón
BREF de la industria del papel: BAT-AEL de calderas de biomasa y de licor negro, agua de proceso y residuos. La instrumentación EDIT (humedad NIR, dry-matter), ADEV (oxígeno, CEMS) y Kurz (caudal másico en chimenea húmeda) cubren la mayor parte del scope técnico.
ATEX 2014/34/UE y RD 681/2003 — Zone 21/22 polvo combustible
Cementeras, plantas de yeso, papeleras y harinas tienen zonas clasificadas por polvo combustible. Monitran ATEX Zone 21/22 para vibración, Mercoid DAH XP para presostatos, Dwyer H3/1950-XP para switches y CLS1/CLS2 para silos cubren la gama. RD 681/2003 fija la proteccion del trabajador frente a atmosferas explosivas.
RD 783/2001 — Reglamento de proteccion sanitaria contra radiaciones ionizantes
Marco español de la proteccion radiológica. Cada densímetro nuclear (Cs-137, Am-241, Co-60) en silo o conducto exige licencia CSN, supervisor radiológico, dose ALARA, inventario, baja documentada y gestion del residuo radiactivo. Sustituirlo por EDIT Micro-Analyser/Dynamic Flow elimina toda la carga regulatoria y 25-50 k euros acumulados a 10 años.
Reglamento (UE) 1907/2006 — REACH (polvos)
REACH regula la fabricacion, importacion y uso de sustancias. En polvos minerales, harinas, cementos y áridos hay que gestionar la exposicion del trabajador y la trazabilidad del producto. La instrumentación de captacion de polvo (Magnehelic, PFG2, CLS1/CLS2) sostiene el cumplimiento operativo.
EU ETS — Comercio de emisiones
Cementeras y papeleras estan dentro del regimen EU ETS. El reporting verificable de CO2 exige caudal másico de gases fiable (Kurz K-BAR multipoint y 454FTB-WGF) y analisis de gases trazable (NDIR/zirconia/TDLAS de ADEV). Sin medida fiable no hay derecho de emisión auditable.
ISO 10816 / ISO 20816 — Vibracion de maquinaria
Define las velocidades de vibración admisibles para maquinaria rotativa. Molinos verticales, molinos de bolas, separadores, ventiladores tiro-induced y exhaustores se vigilan con Monitran cuyas salidas estan calibradas para los límites de la norma. Base de mantenimiento predictivo en cementeras y papeleras.
Preguntas frecuentes
Lo que nos suelen preguntar
Tengo un densímetro nuclear Berthold instalado en el silo — ?se puede sustituir de verdad?
Si, y lo hacemos a menudo. EDIT Micro-Analyser mide la concentracion del solido por microondas en transmision y EDIT Dynamic Flow mide el caudal másico por microondas Doppler — misma fiabilidad que el densímetro nuclear, en instalación no intrusiva y sin fuente radiactiva. Te ayudamos a justificar la sustitución ante operaciones y compliance, a planificar la baja de la fuente con el CSN bajo RD 783/2001 y a calcular el ahorro acumulado real a 10 años — habitualmente 25-50 k euros por punto entre licencia, supervisor, inspecciones, dose ALARA y gestion del residuo radiactivo.
¿Cómo mido caudal másico de carbón pulverizado, coqué o cal viva sin densímetro nuclear?
EDIT Dynamic Flow es un caudalimetro microondas Doppler para solidos en conducto neumático. Mide caudal másico de carbón pulverizado, coque petrolifero, cal, harina cruda o cemento sin contacto, sin obstruccion, sin Cs-137 ni Am-241 y sin licencia CSN. Sustituye al Berthold LB565/567/568 manteniendo la precision exigida por el control del horno. EDIT Flow no Flow se usa cuando solo necesitas confirmar presencia de caudal.
¿Qué cubre el CEMS ADEV llave en mano en cementera y co-incineración?
NOx, SO2, polvo, COT, HCl, HF, NH3, O2, caudal másico y humedad — todo lo que IED 2010/75/UE, RD 815/2013 y BREF CLM exigen. La columna vertebral es UV-DOAS Multi-Flue para NOx/SO2, TDLAS AtLAS-700 para HCl/HF/NH3 (clave si tienes SCR/SNCR o quemas residuos), zirconia 7873 SIL2 (u OxyPink hasta 1250 grados) para O2 y Kurz K-BAR multipoint para caudal másico. Se entrega QAL1 según EN 15267 y te acompanamos en la QAL2 con tu OCA según EN 14181.
¿La instrumentación soporta zonas ATEX Zone 21/22 por polvo combustible?
Sí. En cementera, planta de yeso, harinas y bunkers de carbón hay zonas clasificadas por polvo combustible bajo ATEX 2014/34/UE y RD 681/2003. Monitran tiene gama ATEX Zone 21/22 para vibración de molinos y ventiladores. Mercoid DAH XP cubre presostatos, Dwyer H3/1950-XP los switches y CLS1/CLS2 los silos. Te ayudamos a casar el certificado con tu clasificacion de zonas.
¿Cómo queda el reporting EU ETS con esta instrumentación?
El reporting CO2 exige caudal másico de gases fiable y analisis de gases trazable. Kurz K-BAR multipoint para caudal en chimenea (incluida húmeda post-FGD con 454FTB-WGF), ADEV NDIR/zirconia/TDLAS para los gases, y un plan de calibración QAL2/QAL3 según EN 14181 montado por nosotros con la OCA. Reporting auditable y verificacion ETS sin desvios.
¿Qué vibración necesita un molino vertical de crudo o cemento?
Monitran MTN/1187 IEPE o 4-20 mA en cojinetes principales del molino, separador dinámico y motor. Para zonas Zone 21/22 hay version ATEX. Salida directa al PLC o al CMMS para monitorización ISO 10816/20816. Tipicamente 4-8 puntos por molino — basta para detectar problemas de rodamiento, desalineacion y desbalance varias semanas antes del fallo.
¿Y para los áridos (CRH, Hanson) y yeso (Knauf, Placo, Algiss)?
Mismo enfoque: EDIT Dynamic Flow para caudal másico de yeso crudo y áridos en cinta y conducto neumático sin Cs-137. NIR Range PbS para humedad de áridos antes del molino. Para combustión secundaria del horno de yeso, ADEV zirconia 7873 SIL2. Dwyer Magnehelic + CLS1/CLS2 para silos pulverulentos bajo ATEX. Soporte ingenieril completo en castellano.
